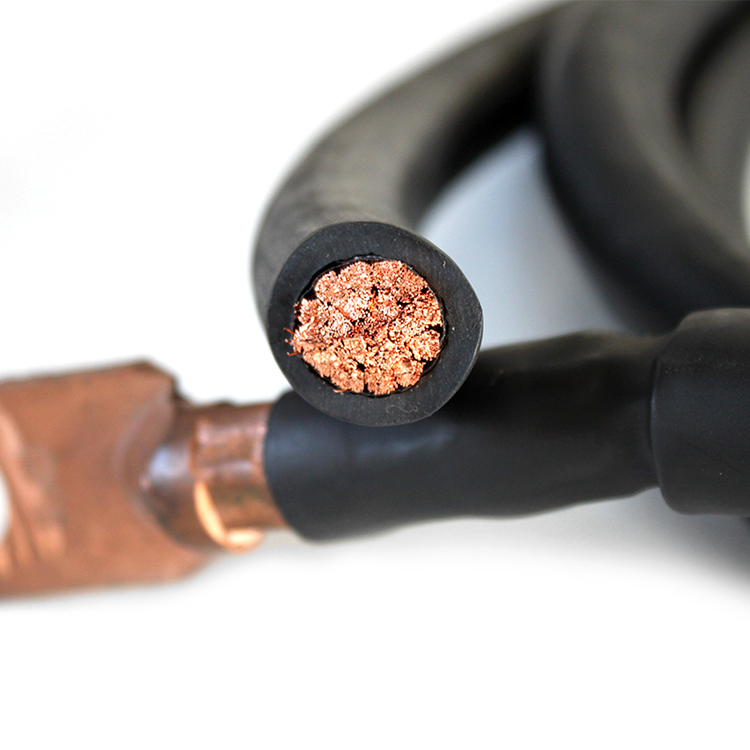

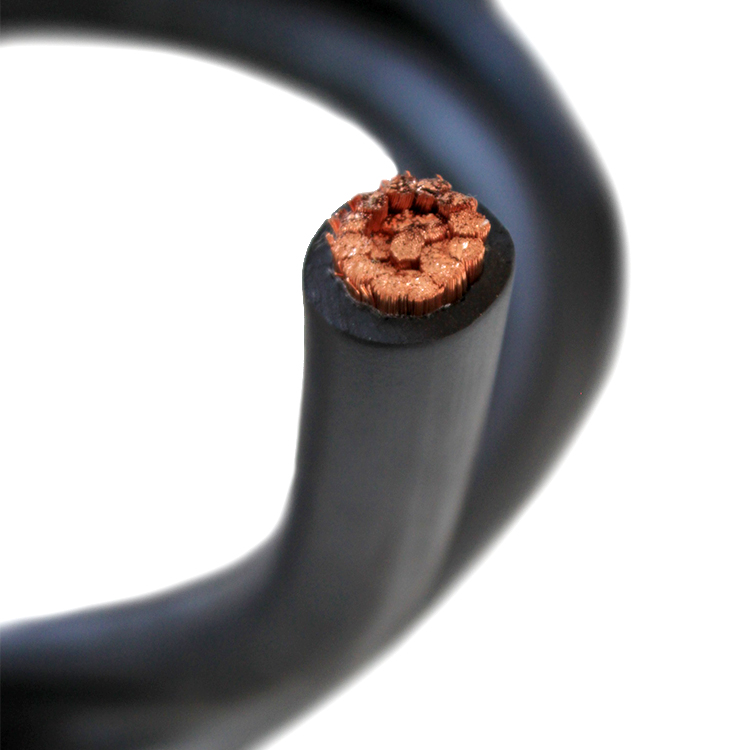

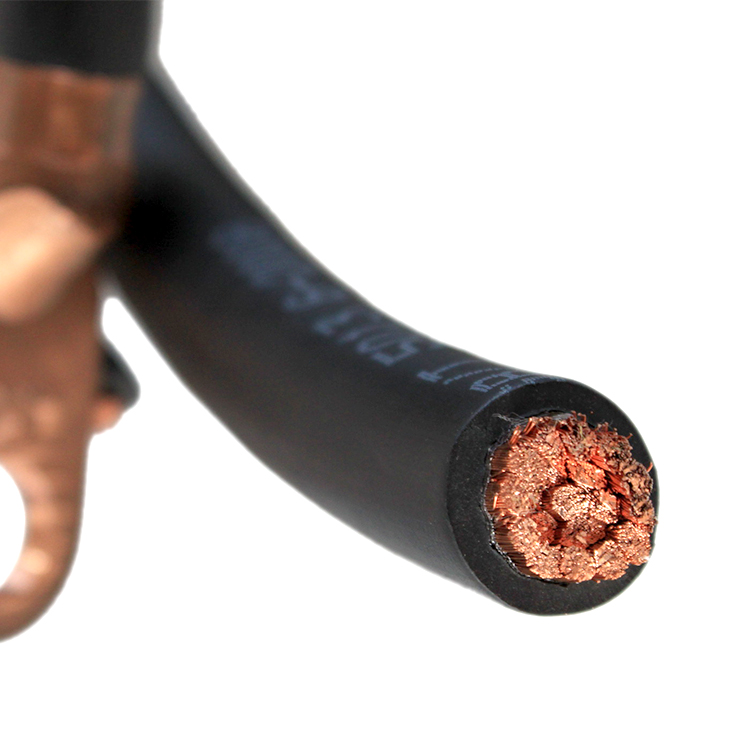

電焊機電纜
1、用途
本產品適用于對地電壓交流不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗。電纜的最大工作溫度為65℃。
本產品非常柔軟，具有良好的彎曲性能。護套材料采用天然橡膠或氯丁橡膠混合物，可以適用于不同的場合。
2、型號說明
型號YH 、 YHF
芯數1
截面 10-185 mm 2
標準GB/T5013.6-2008
3、型號名稱
YH 天然橡膠護套電焊電纜。
YHF 氯丁或其他相當?shù)暮铣赡z彈性體護套電焊機電纜。
尺寸、重量及技術參數
| 導體標稱截面（mm2) | 導電線芯 | 20°C導體電阻≤（Ω/km) | 平均外徑 | 護套標稱厚度 | 參考重量(kg/km) | |||
|---|---|---|---|---|---|---|---|---|
| 根數/單線標稱直徑 | 最小值 | 最大值 | YH | YHF | ||||
| 10 | 322/0.2 | 1.91 | 7.5 | 9.7 | 1.8 | 146 | 154 | |
| 16 | 513/0.2 | 1.16 | 9.2 | 11.5 | 2.0 | 218.9 | 230 | |
| 25 | 798/0.2 | 0.758 | 10.5 | 13 | 2.0 | 317 | 331 | |
| 35 | 1121/0.2 | 0.536 | 11.5 | 14.5 | 2.0 | 426 | 440 | |
| 50 | 1596/0.2 | 0.379 | 13.5 | 17 | 2.2 | 592 | 611 | |
| 70 | 2214/0.2 | 0.268 | 15 | 19.5 | 2.4 | 790 | 818 | |
| 95 | 2997/0.2 | 0.198 | 17 | 22 | 2.6 | 1066 | 1102 | |
| 120 | 1702/0.3 | 0.161 | 19 | 24 | 2.8 | 1348 | 1392 | |
| 150 | 2135/0.3 | 0.129 | 21 | 27 | 3.0 | 1678 | 1699 | |
| 185 | 1443/0.4 | 0.106 | 22 | 29 | 3.2 | 1984 | 2020 | |
